知课堂 | 某钢铁企业锥箱辊轴断齿故障案例

01

诊断缘由

锥箱近期加速度振动数据呈上升趋势，低频加速度时域波形可见显著冲击特征。


02

诊断结论

近期锥箱位置振动上升推测与锥箱2轴或辊轴齿面损伤有关，缓慢劣化。


03

诊断建议

关注17#锥箱振动及异响情况，择机检查锥箱和辊箱各齿面损伤情况，并同步排查辊环或背帽有无松动。


设备信息：

机组类型：电机+锥箱

传感器类型：RH605加速度传感器

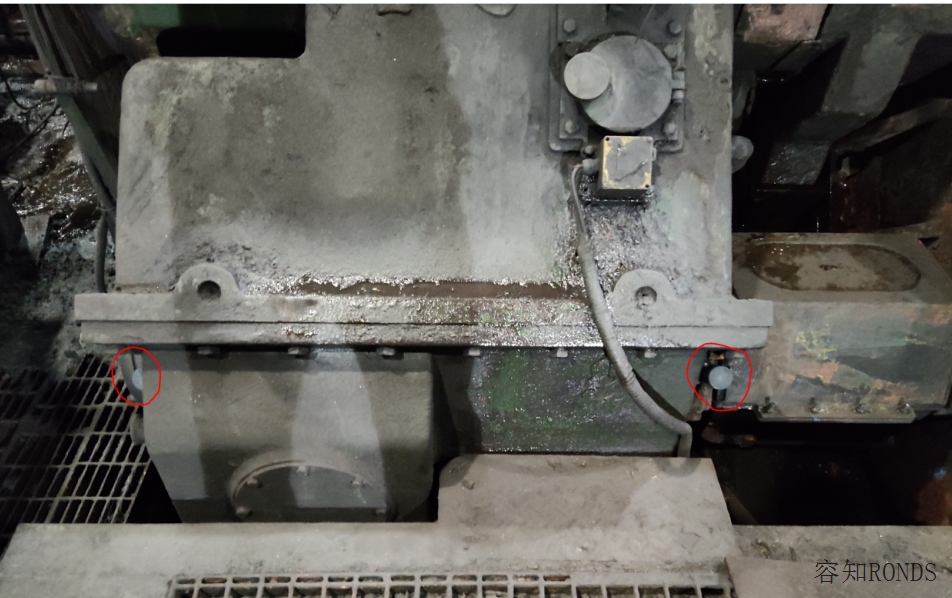

测点位置如下：



04

故障分析


1.趋势、指标参数等证据说明

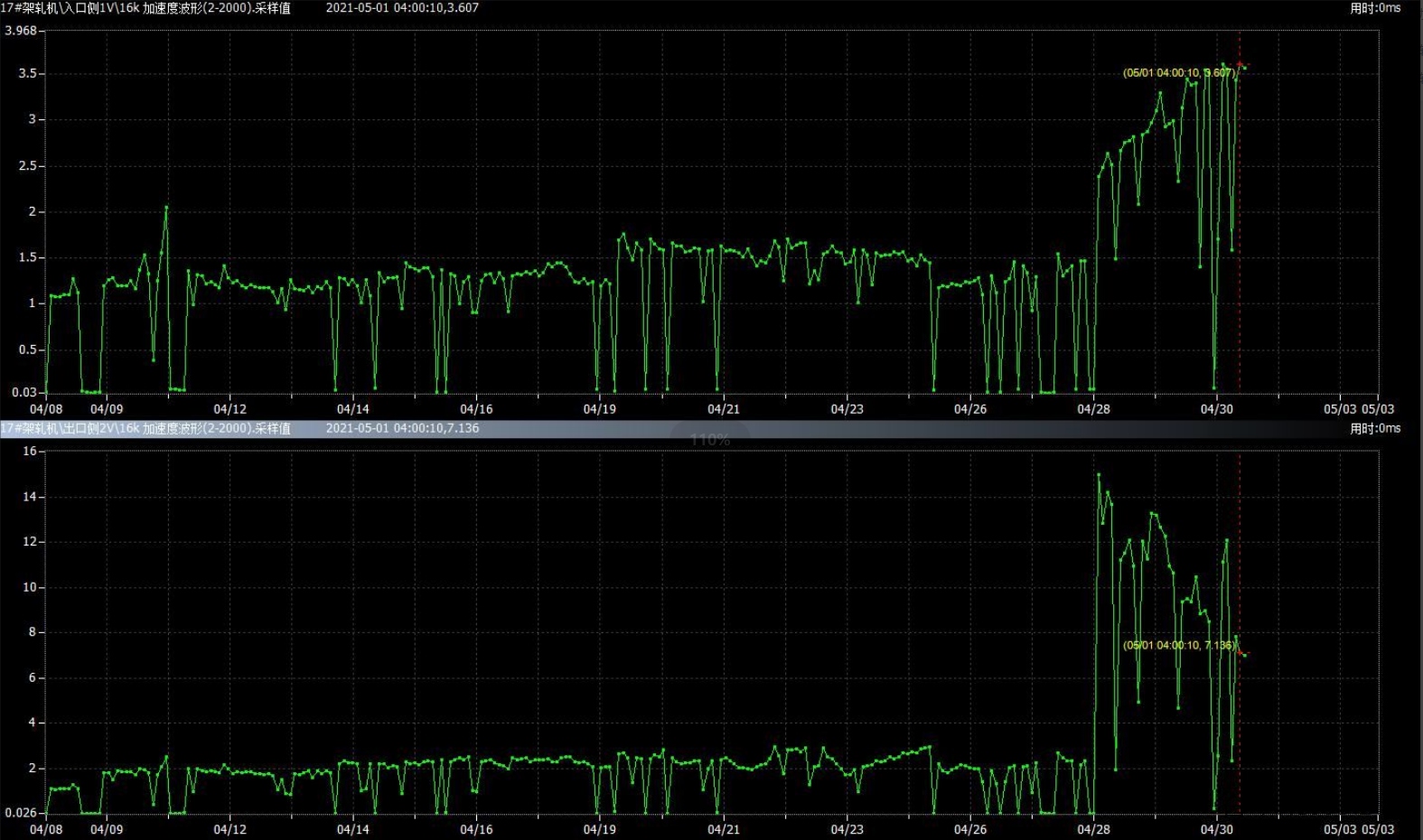

17#锥箱近期加速度振动呈上升趋势。



2. 时域、频谱、包络解调等有用证据说明


（1）低频加速度时域波形可见显著冲击特征，冲击间隔为19 Hz左右，19 Hz推测为锥箱2轴转频或辊箱辊轴转频。

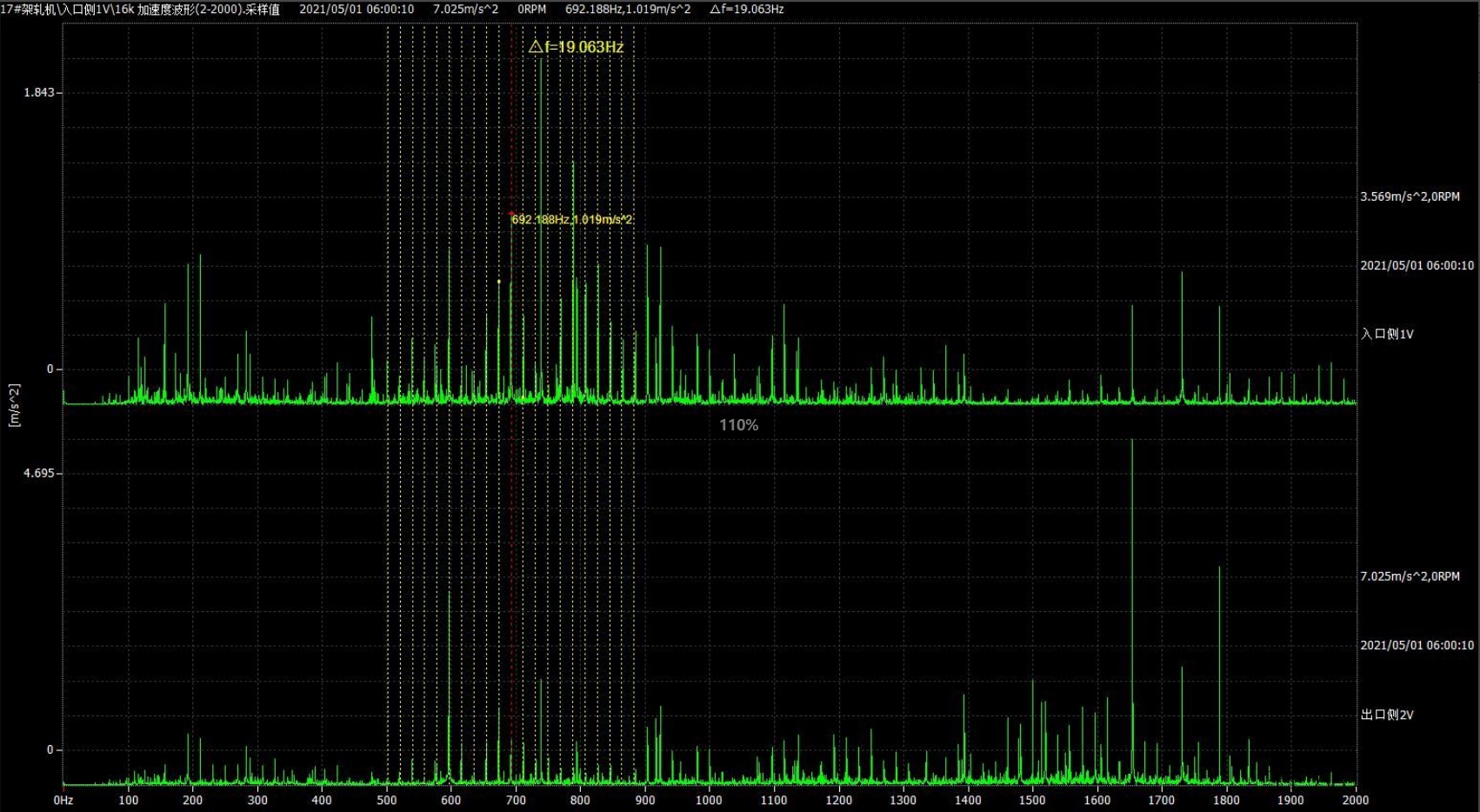

（2）加速度频谱中可见啮合频率附近带有较丰富的19 Hz转频边带特征。


05

检维修过程描述


#1

2021年05月01日

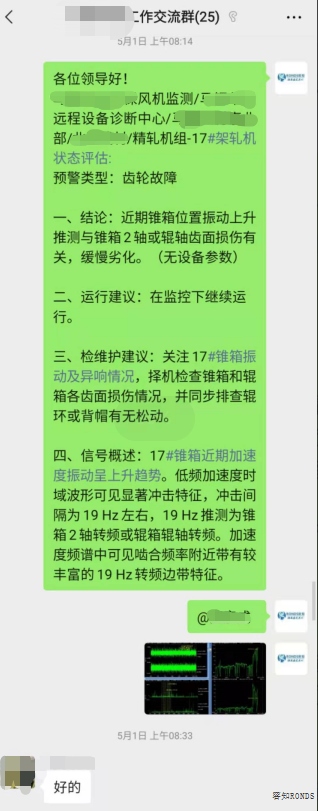

■ 发现振动数据异常，容知日新远程诊断工程师千寻（化名） 联系客户现场工作人员，告知近期锥箱位置振动上升推测与锥箱2轴或辊轴齿面损伤有关，缓慢劣化。

■  建议：关注17#锥箱振动及异响情况，择机检查锥箱和辊箱各齿面损伤情况，并同步排查辊环或背帽有无松动。

#2

2021年05月07日

■ 现场检查反馈：锥箱辊轴断齿，与诊断报告无误。



06

检修信号验证

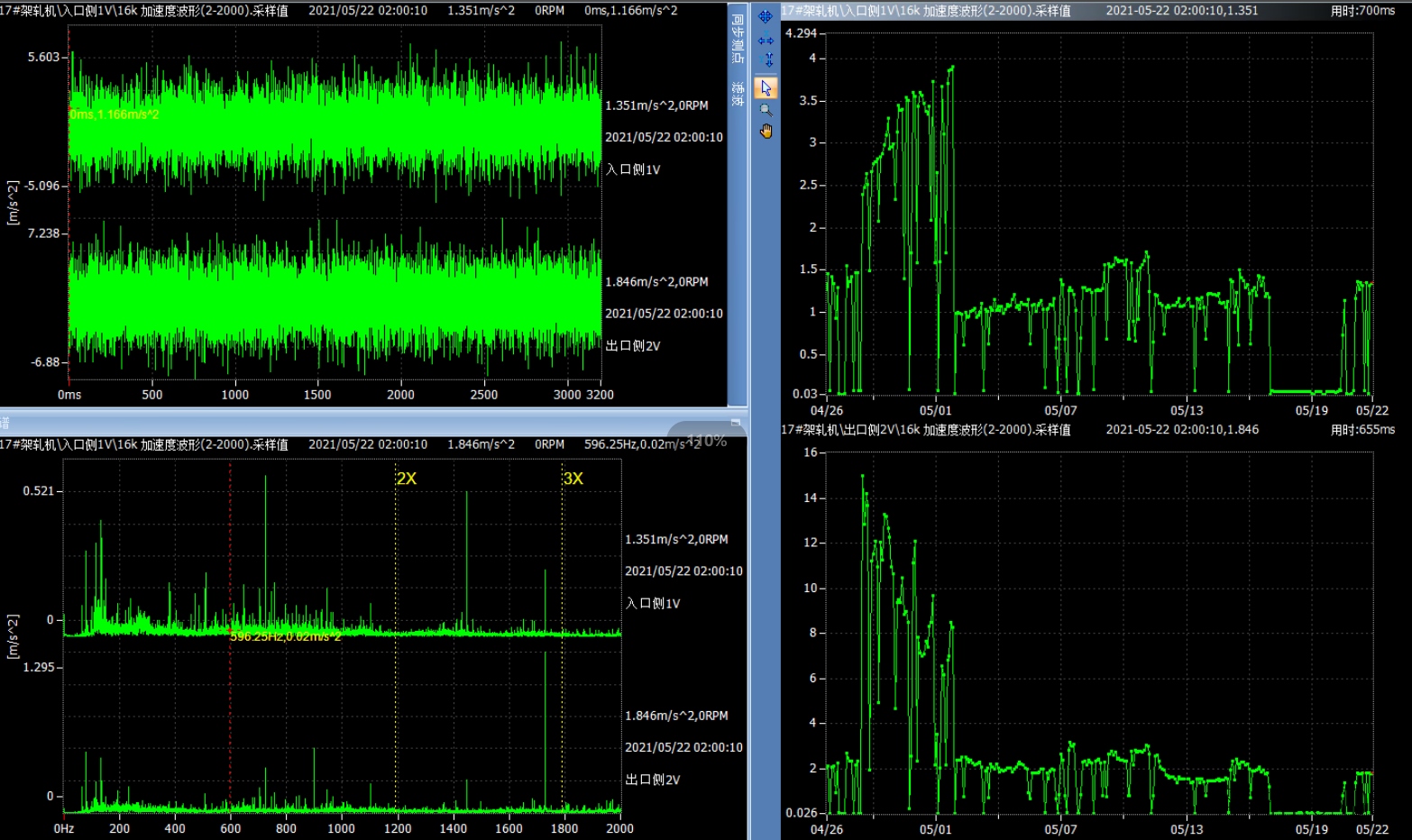

现场检修后，锥箱齿面损伤特征消失。


07

检修照片

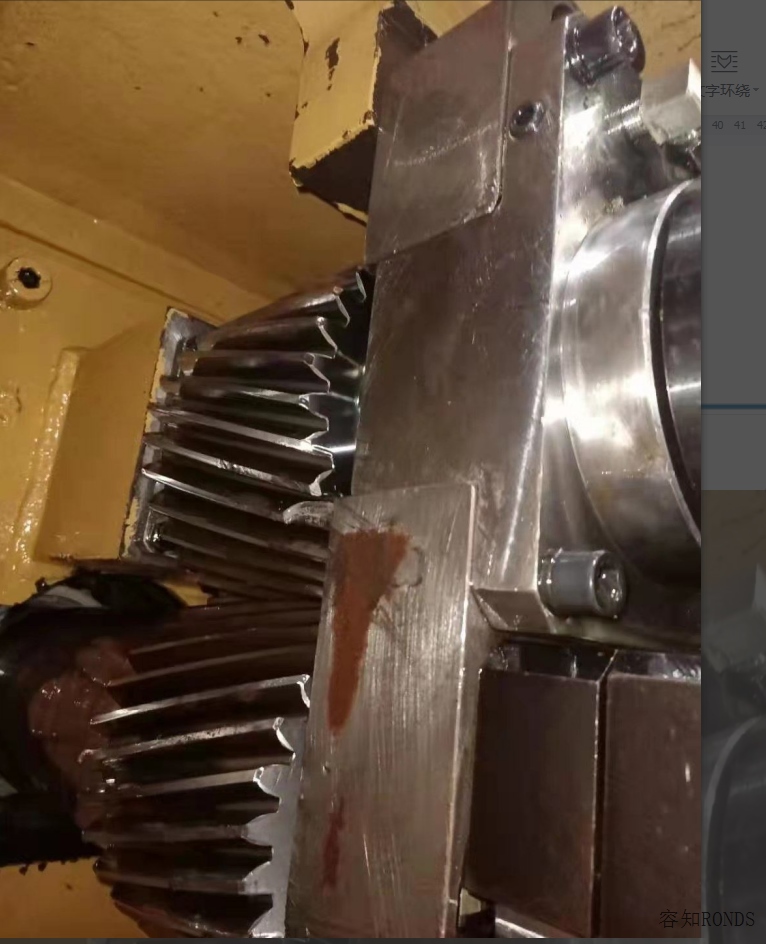

架辅轴断齿
