容知日新设备故障案例分析分享
某石化二联合P209C故障诊断报告

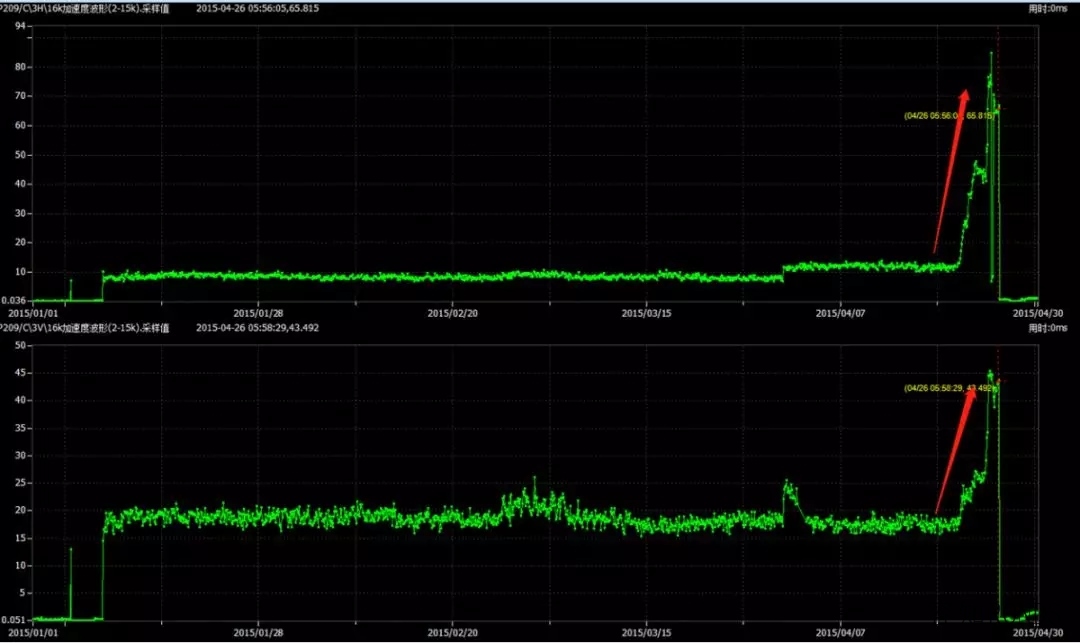

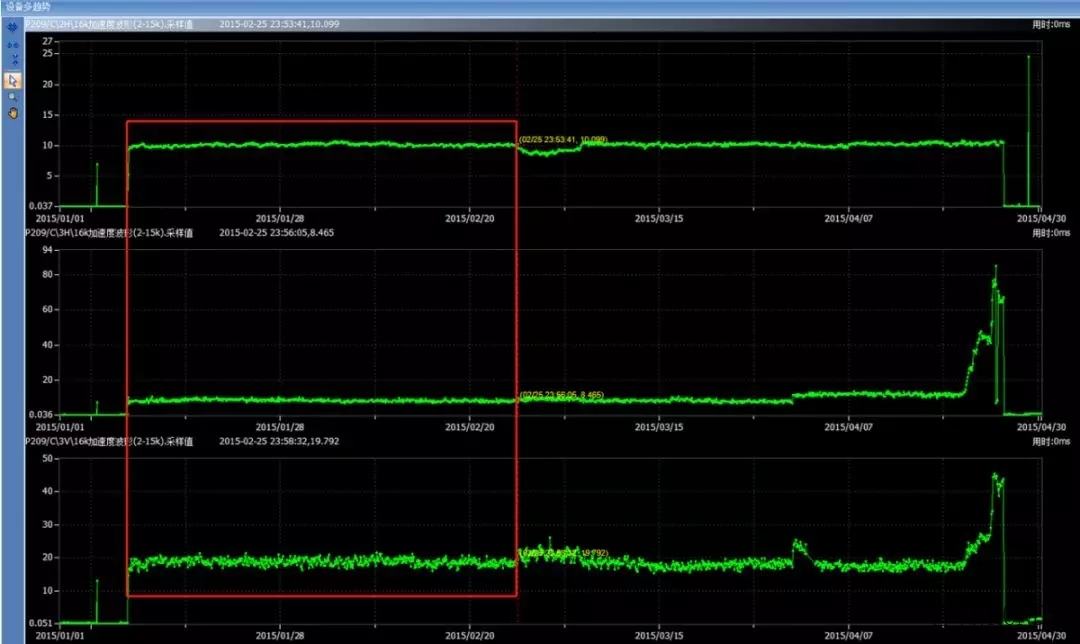

泵端3H、3V测点在2015年4月21日加速度与速度采样值快速上升，且无走平趋势。
泵端3位置6215轴承（11个滚动体）外圈目前处于持续劣化状态，至少存在一处剥落。
---不建议长期运行，尽快停机更换泵端3位置6215轴承
---若不便停机，建议增加巡检次数，加强关注泵轴承异响、温升变化现象
机组类型：悬臂离心油浆泵电机转速：2950RPM

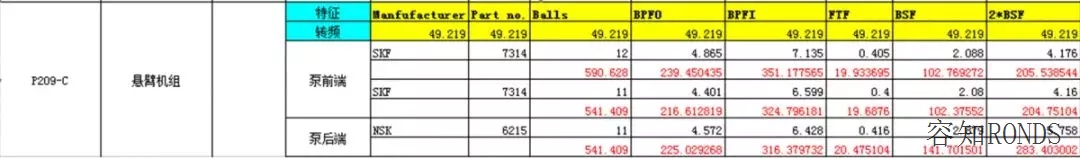

泵端轴承型号：泵叶轮端轴承NSK 6215，泵联轴器端轴承SKF 7314

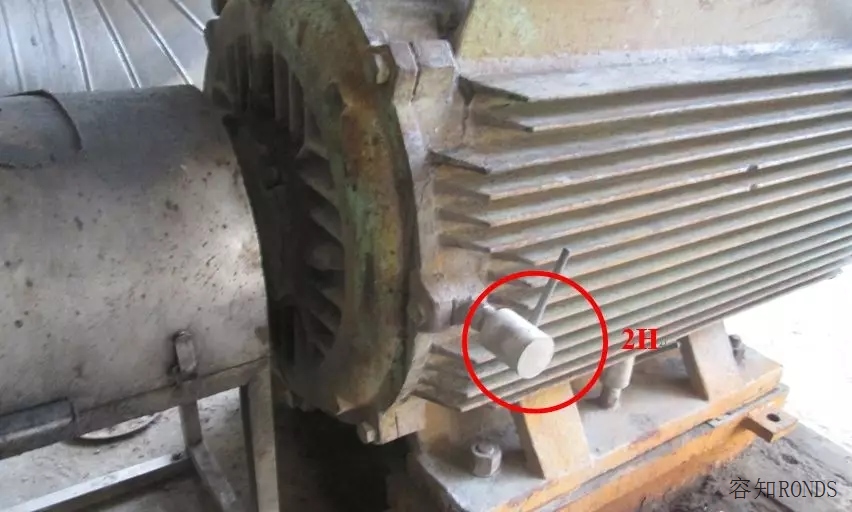

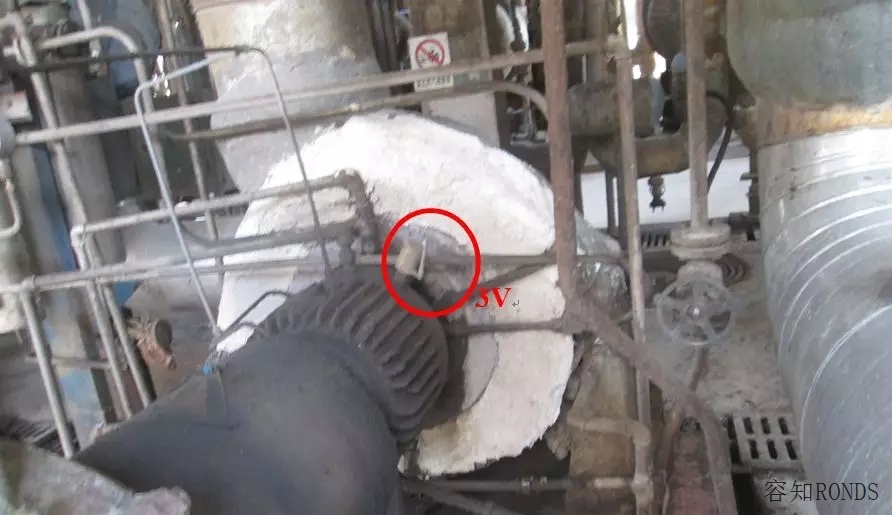

测点位置电机定子H、电机驱动端水平2H、泵端水平3H，泵端垂直3V
特征参数说明：

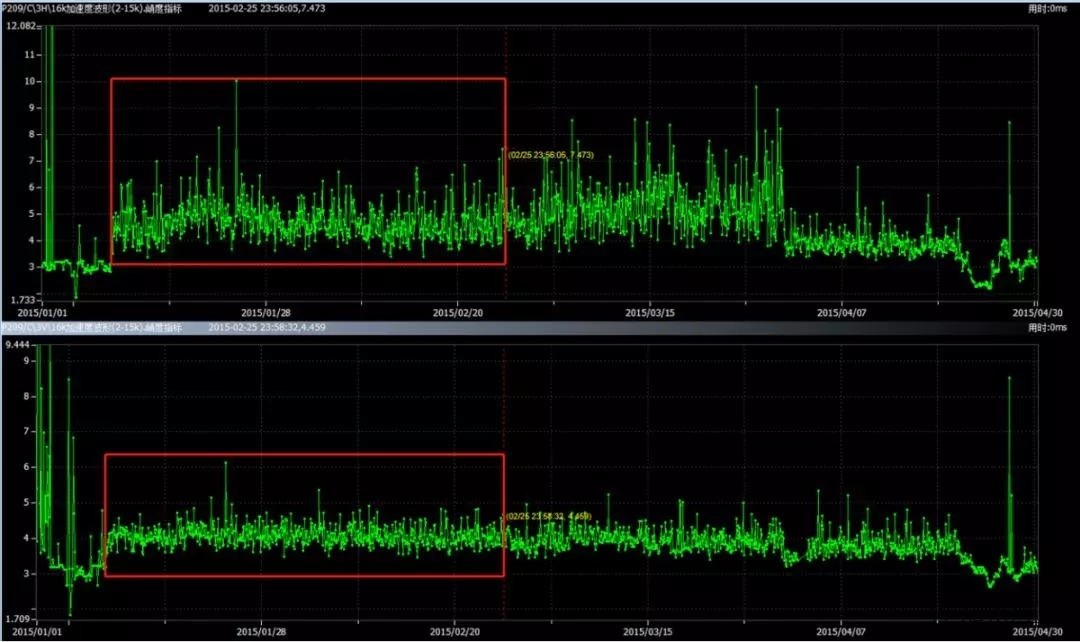

3H、3V测点的峭度指标自2015年1月9日启机后一直处于异常状态，3H测点的峭度指标在3.5-7之间，3V测点的峭度指标在3.5-5之间，，均大于正常值区间3-3.5。

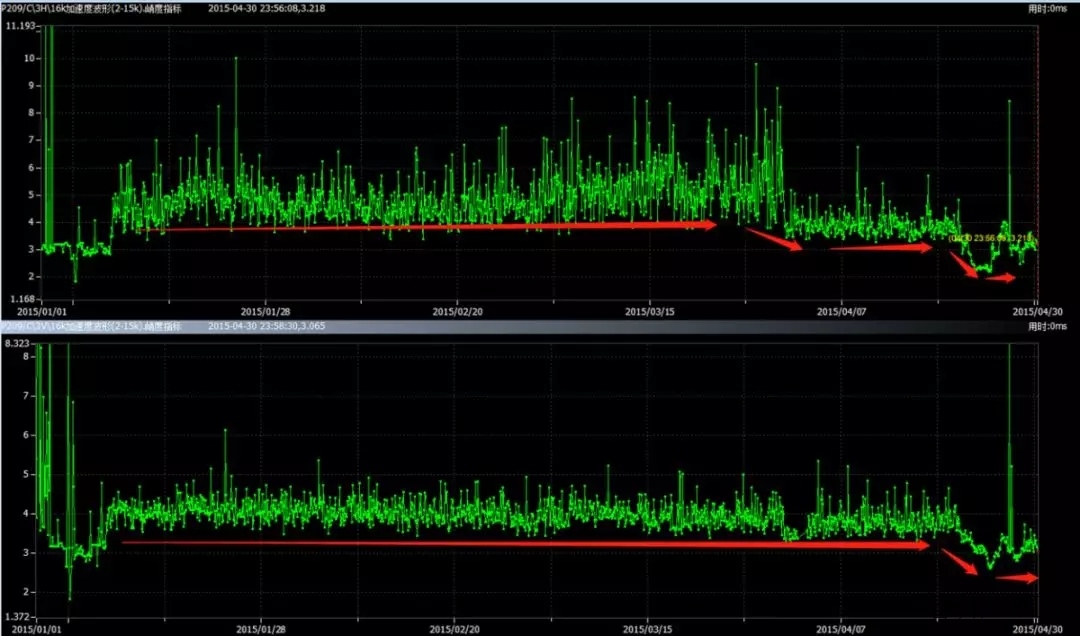

3月31日，3H测点的峭度指标快速下降后保持稳定趋势，说明波形特征出现变化，但3H、3V测点的峭度指标仍高于正常值。
4月21日，3H、3V测点的峭度指标急剧下降，并在4月24日之后下降到历史最低点，说明此阶段波形特征变化较为显著，与加速度与速度总值变化具有较的同步性。

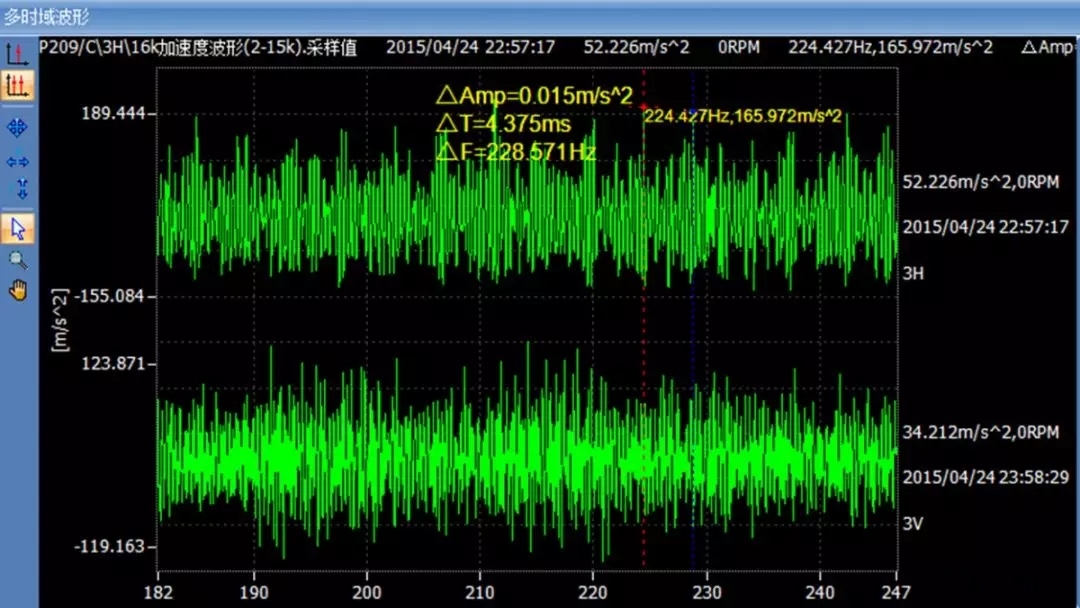

泵端3H、3V测点在加速度采样值高点对应时域波形振幅较大，最大值可达190m/s^2。
3H测点时域波形还可见团状规律性冲击，冲击频率为接近225Hz，即6215轴承外圈缺陷特征频率。

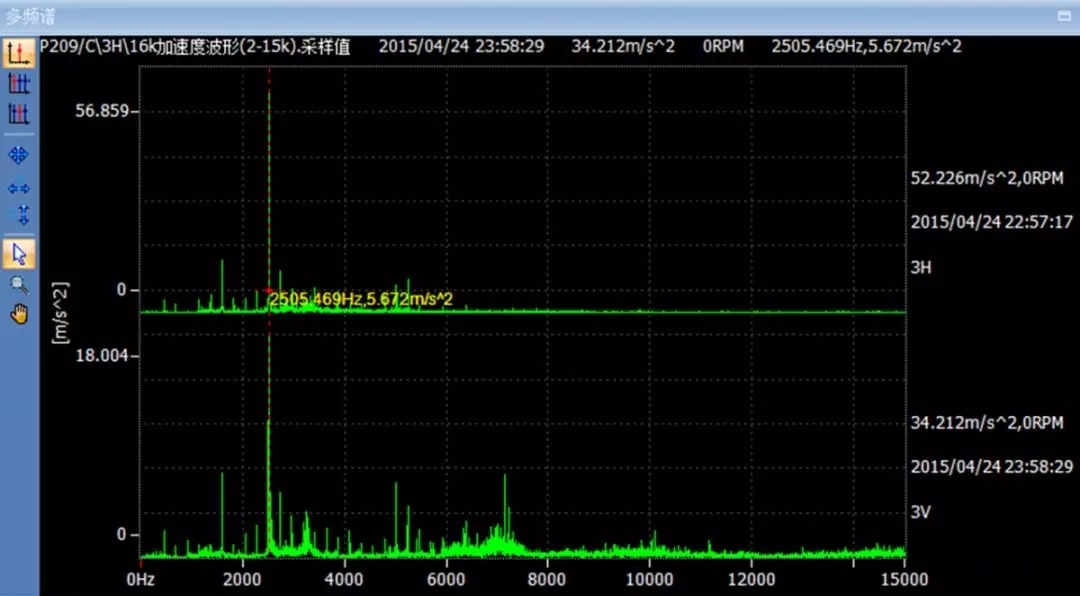

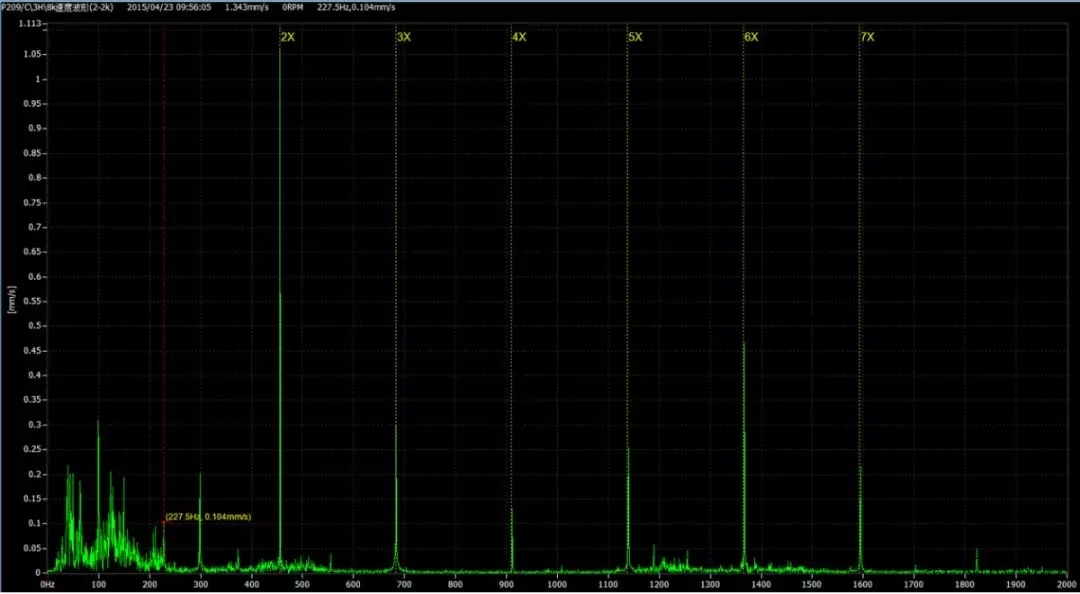

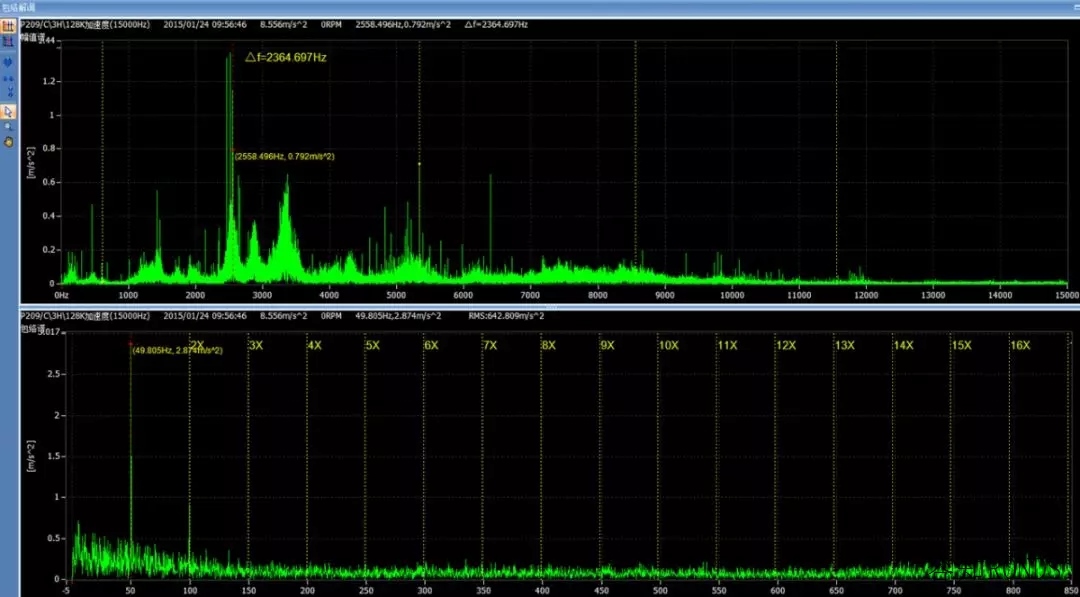

3H、3V测点的加速度频谱可见轴承外圈缺陷特征频率带有丰富谐波。
2015年1月9日机组起机时刻：

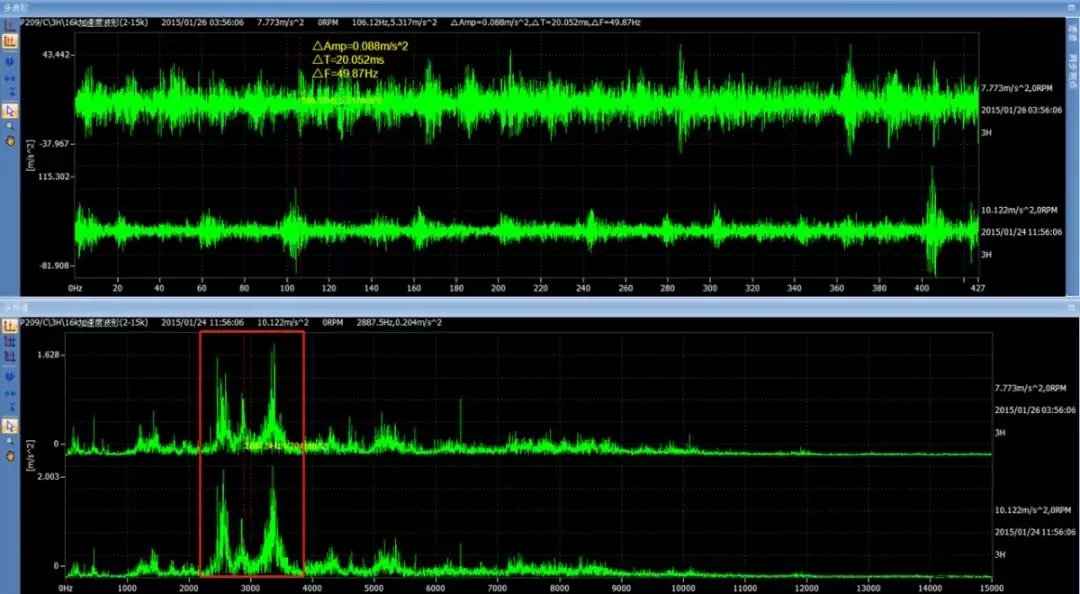

取3H测点不同峭度值对应数据，将其时频特征进行对比分析，可见不同时刻加速度时域波形存在不稳定冲击，两个时刻的冲击形态不一致，冲击频率接近转频；
加速度频谱能量均是主要集中在2000-4000Hz，频谱结构基本一致。
小结：机组起机时，机组泵端存在轻微磨碰现象，特征稳定，未见轴承缺陷特征。
综上
1月9日，机组起机时刻，泵端存在轻微磨碰现象，未见轴承缺陷。

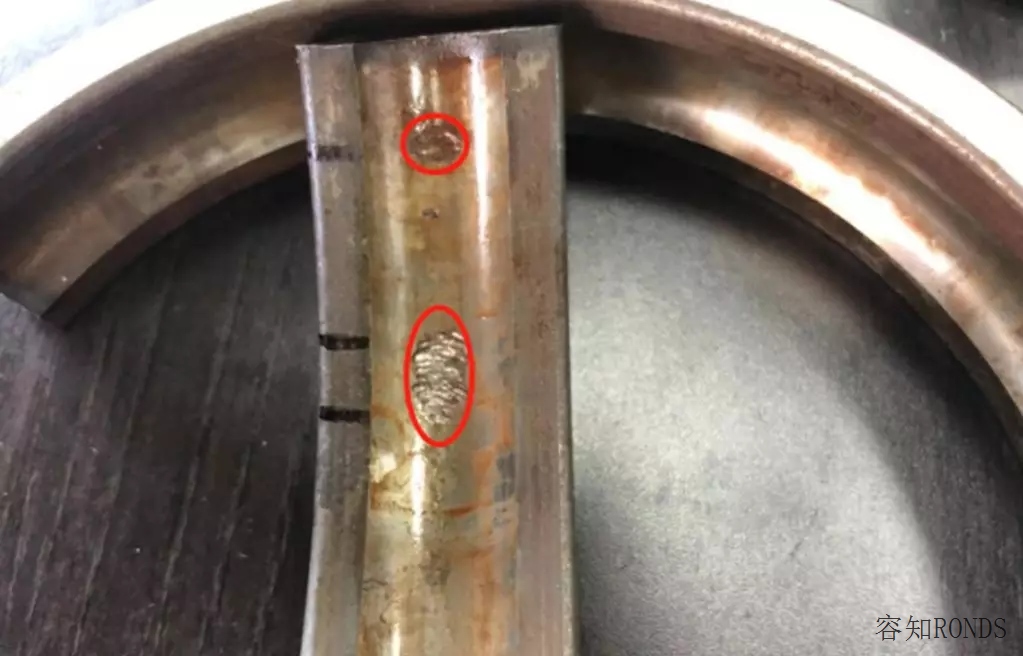

4月21日起，轴承出现明显损伤，并存在快速劣化。结合时频特征，判断6215轴承外圈有严重的疲劳剥落。
